MAGIS M 4-6 (ex. Audax)

Kompaktna monoblok toplotna črpalka Magis M (ex Audax)

V prihodu nova serija monoblok toplotnih črpalk Magis M



Gretje/Hlajenje (reverzibilna)
Hladilni plin: R32
Ogrevanje maksimalna  temperatura 65 °C, ki omogoča montažo v primeru radijatorskega ali konvektorskega ogrevanja in segrevanje tople sanitarne vode
Inverter rotary kompresor (Twin Rotary)
Sobni termostat  serijsko

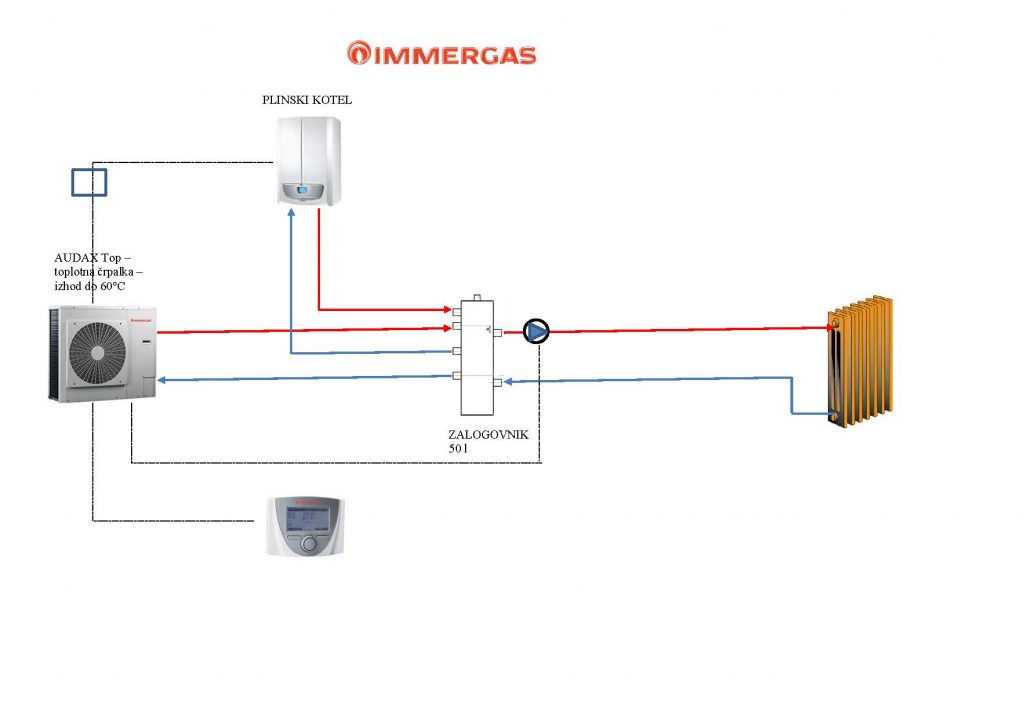

NADGRADNJA obstoječega sistema ogrevanja (plin, kurilno olje, peleti,…)

Magis M lahko uporabimo kot nadgraditev obstoječega sistema, tega pa obdržimo kot rezervni vir ogrevanja v primeru, da vremenski pogoji ne bi omogočali dovolj moči za doseganje želenih temperatur ogrevalne vode.

Celotno regulacijo nad sistemom ogrevanja in izbiro najugodnejšega vira izbira elektronika toplotne črpalke s serijsko priloženim sobnim termostatom, ki služi tudi kot kontrolna plošča toplotne črpalke.

Sistem ogrevanja z različnimi viri

Toplotne črpalke AUDAX se lahko uporabljajo kot samostojni viri ogrevanja ali pa kot del sistema (na primer plinski grelnik – solarni sistem – toplotna črpalka): sistem ogrevanja sestavljajo naprave, ki so povsem kompatibilne med sabo in omogočajo maksimalni izkokistek glede na različen način pridobivanja energije v odvisnosti od trenutnih pogojev delovanja.

Za pravilno in učinkovito delovanje več naprav povezanih v sistem, Immergas priporoča  sistemski krmilnik, ki glede na temperaturne zunanje pogoje, določa delovanje najučinkovitejše naprave.

Sistemski krmilnik upravlja celoten sistem na enem mestu, kar omogoča maksimiziranje izkoristka posamezne naprave v določenih pogojih in zmanjševanje škodljivih emisij.

Za delovanje sistema so nujne naslednje komponente in operacije:

• informacija o zunanji temperaturi (zunanje tipalo, ki je serijsko vgrajeno v toplotni črpalki);
• nastavitev klimatske krivulje delovanja, ki določa temperaturo na vhodu v sistem ogrevanja;
• vnos podatkov o stroških posameznega energenta (npr. cena zemeljskega plina,…) in stroška električne energije.

Točka preklopa med kondenzacijsko plinsko pečjo in toplotno črpalko je vrednost COP = 2,4 (glede na zemeljski plin).

Primer delovanja

1. Ob T zunanja > 0 °C začne najprej delovati toplotna črpalka in takoj sledi preverjanje pogojev delovanja glede na učinkovitost.
2. Če so zunanji pogoji in število vklopov toplotne črpalke taki, da je koeficient učinkovitosti COP manjši od točke preklopa, sistemski krmilnik preklopi na ogrevanje s plinskim grelnikom in ugasne delovanje toplotne črpalke.
3. Ko je presežen maksimalni nastavljeni čas za doseganje Tvhoda s toplotno črpalko, sistemski krmilnik prav tako vklopi plinski grelnik ali pa električni grelec, ki je vgrajen v toplotni črpalki.
4. Pri ogrevanju sanitarne vode, če je nastavljena temperatura sanitarne vode < 50 °C, se vključi toplotna črpalka (vedno sledi tudi preverjanje učinkovitosti delovanja posamezne naprave kot je zgoraj opisano), če pa je nastavljena > 50 °C, toplotna črpalka segreje vodo do 40 °C, ko se toplotna črpalka tudi izklopi in ogrevanje nadaljuje plinski grelnik ali pa električni grelec, ki so vključeni v sistem.
5. Predvideno je tudi vnaprej nastavljeno varovanje proti legioneli in upravljanje delovanja solarnega sistema.
