Ares TEC 150-350 kW

ARES TEC – plinski kondenzacijski kotel z modulacijskim modularnim gorilnikom

Kompaktni kondenzacijski talni kotel z modulacijskim gorilnikom

ARES Tec je novi talni kondenzacijski kotel po priporočilih IMMERAGAS-a za objekte, ki potrebujejo večje moči za ogrevanje in kot opcija za zamenjavo starih talnih kotlov – kot so stanovanjski bloki, trgovski centri, bolnice,… ARES Tec ni enostavna kondenzacijska peč, ampak je zaključena enota, sestavljena iz več modulov, ki delujejo kot samostojne enote neodvisne med sabo in  krmiljene z elektronsko regulacijo. Vsak kotel je sestavljen iz več modulov (od 4 do 7), z modulirano močjo od 12 do 50 kW za vsak posamezen modul. Za vsak kotel je točno določeno št. modulov: N° 4 za kotel Arec Tec 200, N° 5 za kotel Arec Tec  250, N° 6 za kotel Arec Tec 300 in N° 7 za kotel Arec Tec 350. Ta lastnost zagotavlja visok razpon modulacije celo do razmerja 1:30 cca; visoko stopnjo izkoristka (η>93+2·log Pn) po normi 192/05. Visoke moči z visokimi izkoristki so rezultat inovativne tehnologije delovanja posameznih modulov iz aluminija, silicija in magnezija. Posledično je tudi hrupnost naprave zelo nizka (Zvok nižji od 49 dBA). Kotel je homologiran tudi za montažo zunaj, ker ima električno zaščito IPX5D serijsko in zaščito proti zmrzovanju do -15°C. Plinski hidravlični priključki so lahko na desni ali na levi strani, medtem ko je priključek za dimne pline lahko montiran na 3 straneh, kar zagotavlja fleksibilnost montaže.

Gorilniki ARES Tec delujejo po tehnologiji predmešanja plina in zraka,  modulacijsko delovanje pa zagotavlja nizke vrednosti CO2 in NOx (kotel se uvršča med najčistejše kotle glede emisij po evropski normi spada v razred 5). Elektronska regulacija skrbi za delovanje kotla, krmiljenje več con ogrevanja, možnost povezave do 8 kotlov vezanih v kaskado in možnost daljinskega nadzora preko spleta.

Kondenzacijski kotel za ogrevanje, ki deluje na plin z nizkimi emisijskimi vrednostmi “Low Nox”

OSNOVNE ZNAČILNOSTI

  • Sestavljen je iz toplotnega modula, ki lahko deluje samostojno ali v nizu
  • Namestiti ga je mogoče na prosto (IP X5D)
  • Nizka vsebnost vode
  • Hitra odzivnost na spremembe tlaka
  • Enojni odvod dimnih plinov, ki ga je mogoče namestiti na 3 strani
  • Sestavljen iz 2 ali več toplotnih elementov (od 2 do 7), zlitina aluminija/silicija/magnezija
  • Vključno z modulacijskimi predmešalnimi gorilniki z izžarevanjem
  • Vsak toplotni element je brez zapornih ventilov
  • Ena obračljiva cev za dovod plina
  • Modulirana moč od 12 do 50 kW/element
  • Emisije zvoka pri najvišji moči so nižje od 49 dBA
  • Signalizacija alarmov
  • Krmilni rele za omogočenje delovanja črpalke s stalno hitrostjo
  • Analogni izhod 0÷10 V za nadzor modulacijske obtočne črpalke
  • Delovanje v sili: preprečuje nedelovanje naprave zaradi izpada komunikacije z regulacijskim sistemom ali morebitnega daljinskega upravljanja centrale:  Z možnostjo izbire temperature prekinitve delovanja v sili s pomočjo priloženih uporov, “stalna nastavitvena točka”: 70°C, najvišja moč 50%
  • Upravljanje alarmov
  • Vhod za ponastavitev alarma
  • Rele za signalizacijo alarma
  • Rezervoar za odtekanje kodenza z odtočnim sifonom iz nerjavečega jekla
  • Enostavno snemljiv plašč z jeklenimi ploščami, lakiranimi in sušenimi v peči, ki so primerne za namestitev na prostem
  • Rezervoar za odtekanje kodenza z odtočnim sifonom in komoro dimnih plinov iz nerjavečega jekla
  • Vgrajen odzračevalni ventil.

Zahtevo po ogrevanju lahko sproži termoregulator/nadzorni sistem TGC ali GCI (notranja kartica za kaskadno upravljanje). Logika upravljanja predvideva sočasno delovanje največjega možnega števila grelnih elementov, tako da je vselej zagotovljen največji izkoristek. Zagotovljena je namreč največja površina izmenjave glede na doseženo moč. Elementi delujejo tako, da je čas delovanja enakomerno razporejen. Črpalka, ki je vgrajena na povratku glavnega obroča, potiska pripravljeno toplo vodo v dovod hidravličnega ločevalnika. Tukaj jo druga črpalka (sistem – oglejte si priporočene sheme) dovaja različnim porabnikom. V povratku sistema črpalka črpa ohlajeno vodo skozi hidravlični ločevalnik, tako da nadaljuje cikel preko generatorja.

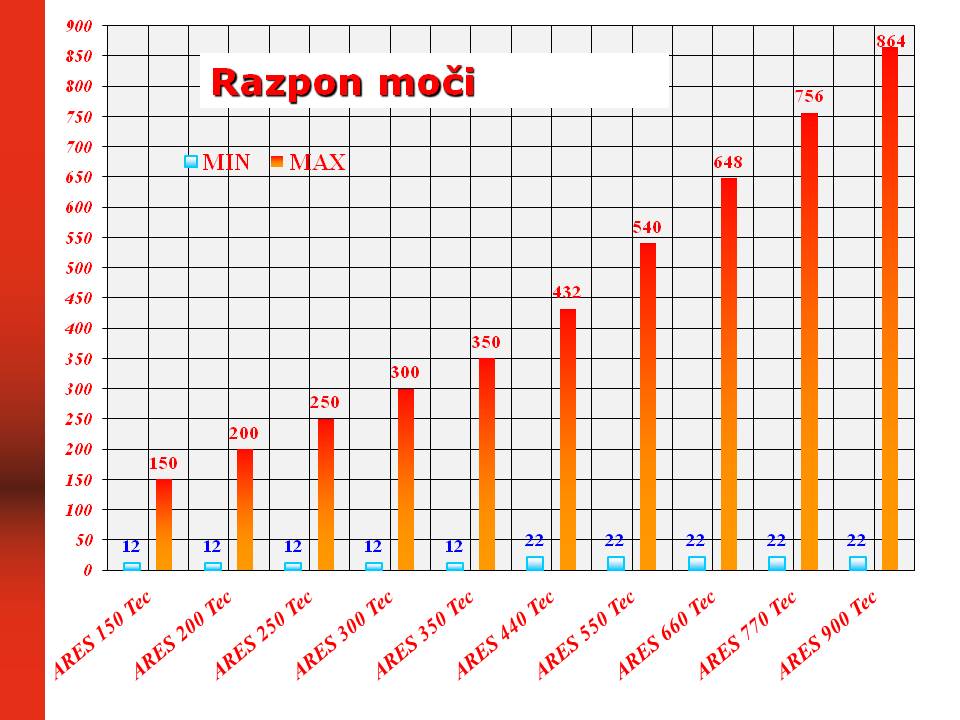

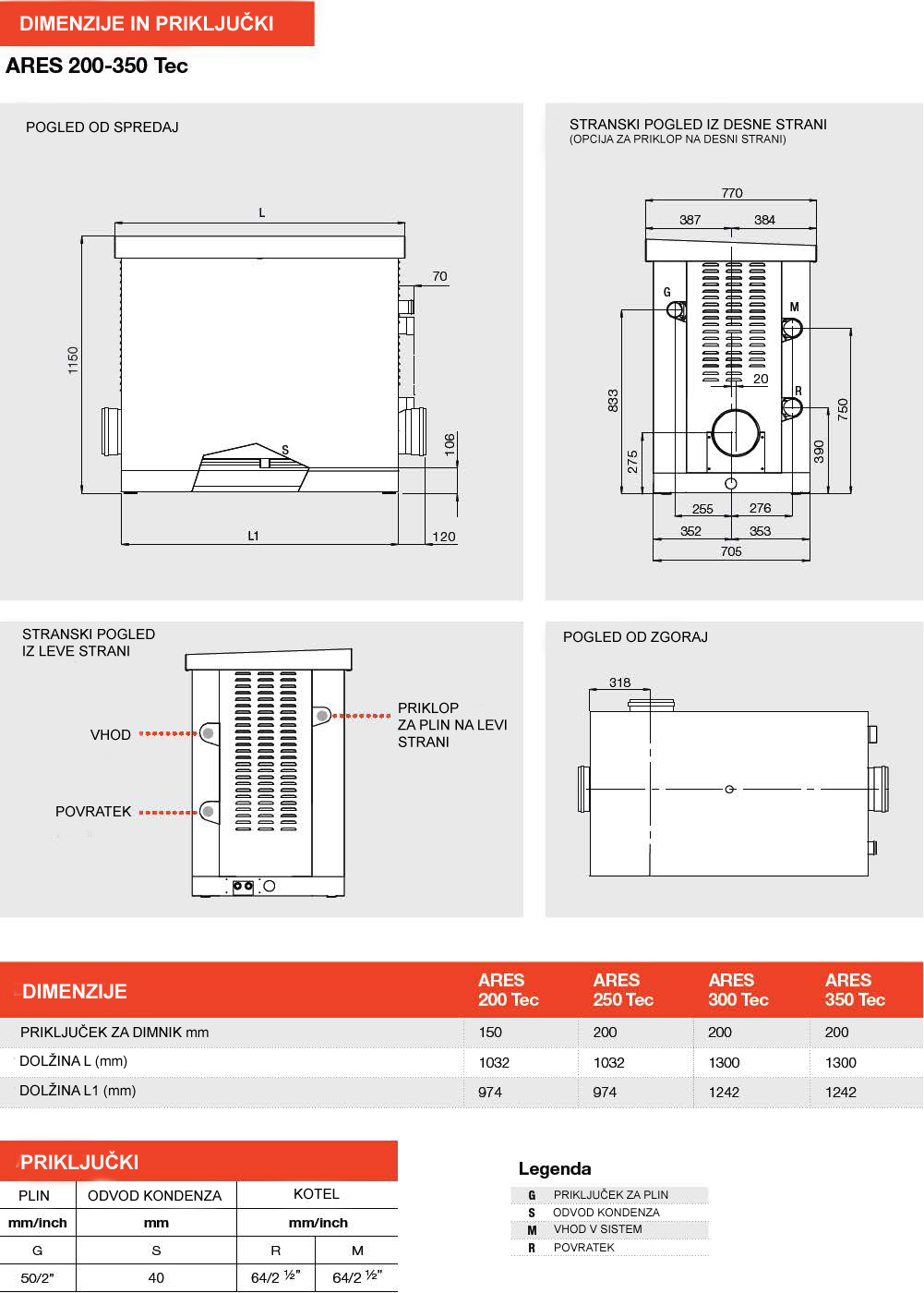

arestec_moci dimenzije_ares_tec_150_350-slo

GALERIJA
